Axiálny ventilátor EDAV 200-4 P

Výkonné nástenné axiálne ventilátory vhodné pre vyššie prietoky a nízke tlakové straty v potrubí.

Viac informácií

B2B prístup pre firemných zákazníkov - informujte sa na podmínky

292,20 € bez DPH

359,41 € s DPH

Dostupnosť: do týždňa [20.9.2025, 16:12] Aktualizácia

Pridať do projektu

Kód produktu: ED120100010

Popis produktov

Skrinka

je vyrobená z oceľového plechu, natretá čiernou (bielou alebo sivou) epoxidovou farbou, montážne konzoly a skrutky sú galvanicky pokovované.

Prevádzkové koleso

je vyrobené z oceľového plechu, tvar "SICKLE" je špeciálne optimalizovaný pre maximálny prietok a tlak pri minimálnej hlučnosti. Obežné koleso je nalisované priamo na motor.

Motor

je asynchrónny s kotvou nakrátko, vonkajším rotorom a rozbehovým kondenzátorom. Izolačná trieda B, stupeň krytia IP 44. Guľôčkové ložiská plnené mazivom pre dlhú životnosť. Motor je dynamicky vyvážený podľa normy ISO 1940.

Regulácia otáčok

vykonáva sa pomocou elektronických alebo transformátorových regulátorov zmenou napätia.

Smer otáčania

nie je možné meniť. V nástennej verzii je štandardný tok vzduchu od motora k obežnému kolesu, v rúrkovej verzii od statora k obežnému kolesu.

Svorky

Je štandardne vyrobená z čierneho plastu. V jednofázovej verzii obsahuje aj rozbehový kondenzátor. Svorkovnica je umiestnená na motore (nástenná verzia) alebo na skrini (potrubná verzia).

Montáž

Ventilátory v každej polohe osi motora. V prípade horizontálnej montáže musia byť v rotore otvorené otvory na odvod kondenzátu. Skriňa nesmie prenášať mechanické namáhanie z potrubia. Musí sa použiť pružné pripojenie k potrubiu.

Hluk

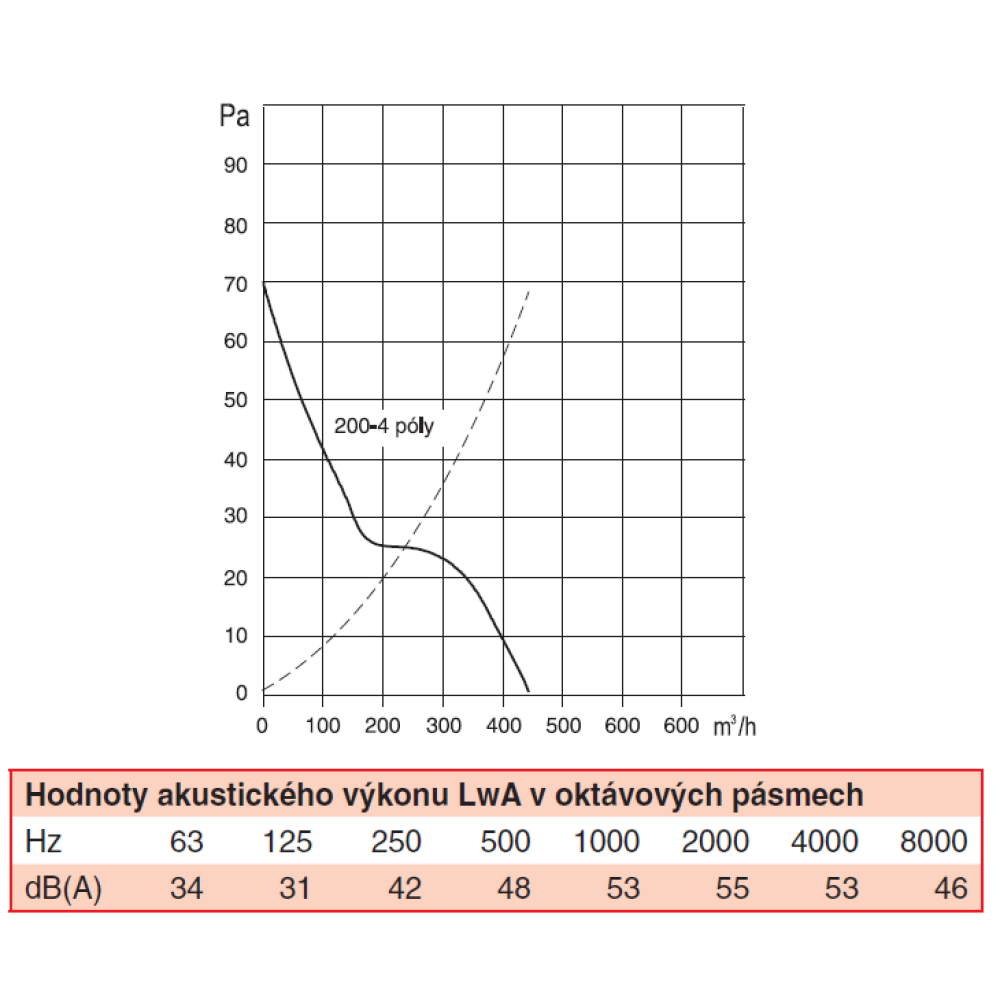

hluk vydávaný ventilátorom je uvedený v tabuľkách, merania sa vykonávajú vo vzdialenosti rovnajúcej sa trojnásobku priemeru obežného kolesa (najmenej však 1,5 m), na strane nasávania.

Celý popis

Bezpečnostné pokyny

Dodržaním pokynov v návode by nemalo vzniknúť žiadne riziko týkajúce sa bezpečnosti, zdravia a životného prostredia v súlade so smernicami ES (s označením CE). To isté platí pre ostatné výrobky použité v zariadení alebo pri inštalácii. Nasledujúce všeobecné informácie považujte za dôležité:

• dodržujte bezpečnostné pokyny, aby nedošlo ku škodám na zariadení či k zraneniu osôb
• technické informácie uvedené v tomto návode nesmú byť menené
• je zakázané zasahovať do motora zariadenia
• aby zariadenie vyhovovalo smerniciam ES, musí byť zariadenie pripojené k elektrickej sieti v súlade s platnými predpismi
• zariadenie musí byť nainštalované takým spôsobom, aby za bežných prevádzkových podmienok nemohlo dôjsť ku kontaktu s akoukoľvek pohyblivou časťou a/alebo časťou pod napätím
• zariadenie vyhovuje platným predpisom pre prevádzku elektrických zariadení
• pred akýmkoľvek zásahom do zariadenia je nutné ho vždy odpojiť od napájania
• pri manipulácii či údržbe zariadenia je nutné používať vhodné nástroje
• zariadenie musí byť používané iba na účely, na ktoré je určené
• tento spotrebič nesmú používať deti mladšie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnosťami alebo osoby s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom zodpovednej osoby alebo pokiaľ neboli dostatočne poučené o bezpečnom používaní zariadenia a u ktorých nemôže dôjsť k pochopeniu rizík s tým spojených.
• užívateľ musí zabezpečiť, aby sa so zariadením nehrali deti
• čistenie a údržbu zariadenia nesmú vykonávať deti bez dozoru

Na stiahnutie

Technické listy, manuály a vyhlásenia

Katalógový list .pdf (300.50 kB)

Návod na použitie .pdf (142.00 kB)

CAD súbory

2D .dwg (20.45 kB)
