CVHT-15/15 požiarny radiálny ventilátor IP55

Skrinka

Je vyrobená z oceľového pozinkovaného plechu sendvičovej konštrukcie s hliníkovými rohovými nosníkmi. V spodnej časti sú montážne nožičky na pripevnenie ventilátora k podlahe alebo stropu. Verzia s horizontálnym výtlakom CVHT-H alebo vertikálnym výtlakom CVHT-V. Motor poháňaný remeňom je umiestnený vo vnútri skrine a je štandardne na pravej strane skrine pri pohľade zo strany výtlaku, prípadne je možné dodať motor na ľavej strane (CVHT/H-TI alebo CVHT/V-TI). Ventilátor je certifikovaný podľa normy EN 12 101-3 ako vhodný na odvod tepla a dymu.

Bežné koleso

je radiálne s dopredu zahnutými lopatkami. Obežné koleso je staticky a dynamicky vyvážené.

Motor

je asynchrónny 3-fázový pre napätie 230/400 V alebo 3-fázový pre napätie 400 V, podľa výkonu. Remeňový prevod s automatickým napínaním remeňa pre bezúdržbovú prevádzku. Pracovná teplota do 100 °C. Na zvláštnu objednávku je možné dodať dvojotáčkové motory 4/6 a 4/8 pólov. Uzavreté guličkové ložiská s tukovou náplňou na dobu životnosti. Krytie IP55, trieda izolácie F.

Štvorhranná skrinka

Nachádza sa priamo na motore ventilátora a je prístupná po odstránení bočného krytu skrine. Káblový priechod je v ráme skrine.

Montáž

v horizontálnej polohe je možné zvoliť posun podľa konštrukcie skrine (pozri rozmerové náčrty) horizontálne alebo vertikálne.

Smer otáčania

je vyznačený šípkou nalepenou na skrini. Smer otáčania sa musí skontrolovať po uvedení do prevádzky, ak je smer otáčania opačný, musí sa zmeniť poradie fáz.

Hluk

Akustický tlak vo vzdialenosti 1,5 m na strane sania je uvedený v grafoch. Akustický výkon sa vypočíta zo zobrazenej hodnoty pomocou korekcií v tabuľke.

Príslušenstvo

Všetko príslušenstvo pre požiarne ventilátory CVHT je potrebné konzultovať s technickým oddelením spoločnosti ELEKTRODESIGN Fans Ltd.

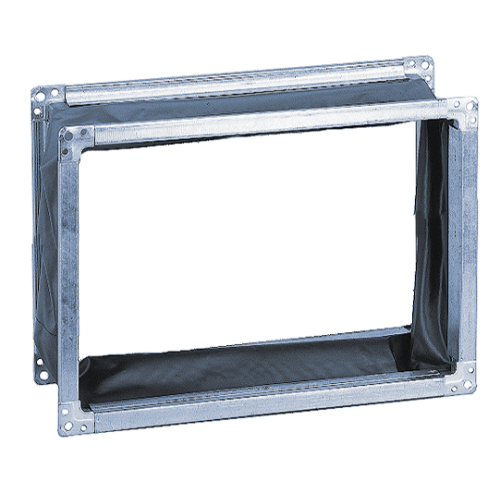

- Pružná spojka IAE
- Vypúšťacie/sacie hrdlo CVHT-Mount

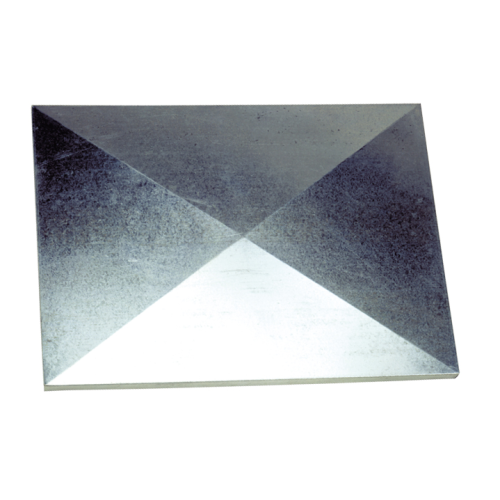

- Strieška CTI-CVHT pre vonkajšiu montáž
- Voľná príruba IBR

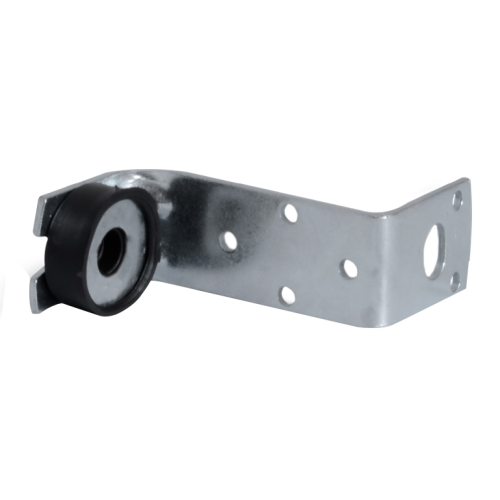

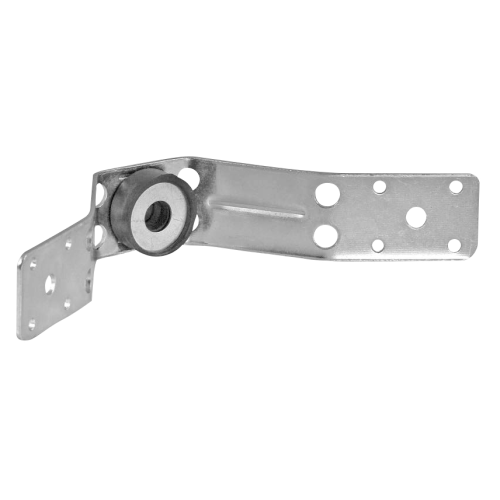

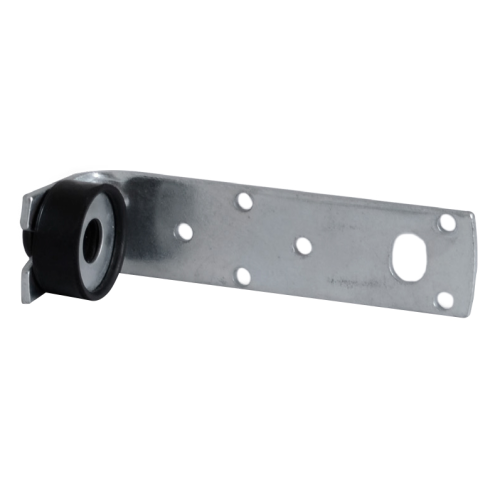

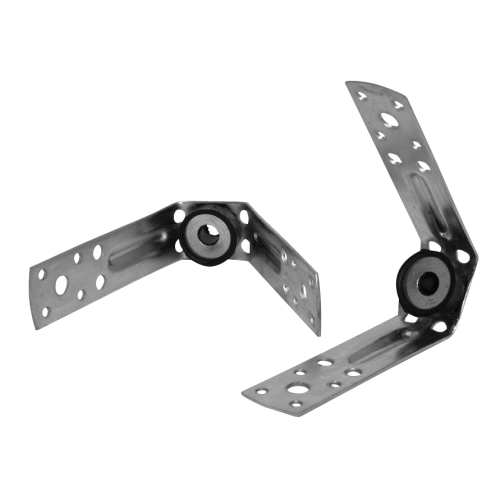

- Pružinové uholníky ISA na zavesenie na závitové tyče (4 ks)
- Revízny spínač PM 55/6

Návod na použitie

Ventilátory sú vhodné na požiarne vetranie zhromažďovacích priestorov, veľkých predajných plôch (supermarkety), hromadných garáží, kín, športových hál a pod.

Hlavné vlastnosti

Ventilátory sa dodávajú bez namontovaných prírub. Je možné objednať voľné príruby IBR so šírkou 20 alebo 30 mm.
